Руководство пользователя / руководство по установке GSM Станции Windguru

(руководство для Станции 2 доступно здесь)
(руководство для Станции 1 доступно здесь)

Активация SIM карты

Для возможности быстрого запуска, станция поставляется с установленной британской SIM-картой Global M2M SIM. На ней предоплаченные мобильные данные в размере 5 GBP. Сначала Вам необходимо зарегистрировать карту.

  1. Откройте эту ссылку в Вашем браузере: https://www.globalm2msim.com/sim-activation/?step=2#steptabs
  2. Вам нужно два номера бля активации карты: ICCID (идентификатор SIM-карты) и GeoSIM номер телефона. Оба номера Вы сможете найти на информационном листке, вложенном в упаковку.

Эта SIM-карта должна работать в большинстве стран по всему миру. Стоимость данных будет разной в зависимости от места. Тарифы для европейских стран вполне приемлемы. За пределами Европы стоимость разная... информация о тарифах здесь. Вы можете использовать эту карту, если цены приемлемы для Вас, или использовать другую SIM-карту с лучшими тарифами от местного поставщика услуг связи (смотрите ниже)

Начальная проверка и регистрация

  1. Сейчас нет необходимости собирать целиком анемометр Davis, так как пока что будет только тестирование работы.
  2. Снимите крышку станции
  3. Включите станцию, установив маленький переключатель на плате в положение ON
  4. Прокрутите ось анемометра не менее 20 раз (нижнюю ось, на которой будут стоять ветровые чашечки) - это запустит передачу данных GSM. До этого станция будет находиться в спящем режиме.
  5. Зарегистрируйте Вашу станцию на stations.windguru.cz/register.php. Для этого Вам нужно знать IMEI номер Вашей станции. Он написан на блоке станции и на информационном листке, вложенном в упаковку. После регистрации проверьте график состояния, доступный на stations.windguru.cz/home.php, после нескольких минут Вы сможете увидеть, что станция начала отправлять первые данные.

Теперь Вы убедились, что она работает. Если она все же не работает, попробуйте устранить неисправность, свяжитесь с нами при необходимости

Рекомендация: SIM-карта Вашего местного поставщика услуг

Приложенная Global M2M SIM карта должна работать почти везде. Но, зачастую, Вы можете найти лучшие тарифы у местных поставщиков услуг.Станция требует только 2G GSM мобильную сеть. Суммарное ежемесячное количество передаваемых данных около 30 - 60 МБ, в зависимости от режима работы. Используется слот SIM карты стандартного размера.

Если Вы решили поменять SIM-карту, то вот несколько важных пунктов, которые необходимо выполнить для её работы:

  1. Убедитесь, что не установлено никаких PIN кодов на SIM-карте. Если всё же код установлен, снимите его, используя мобильную сеть, или попросите помощи у поставщика услуг.
  2. Задайте правильный APN. Большинство операторов используют APN имя сети "internet". Но имя может отличаться - Ваш поставщик услуг должен сообщить Вам, какой APN использовать для этой SIM-карты.

Используйте маленькую программу (только для пользователей Windows ) для обновление программного обеспечения и изменения APN. Для этого Вам понадобится стандартный A-B USB кабель (поставляется в комплекте)

  1. Скачайте отсюда архив и распакуйте его
  2. В распакованном архиве найдите WindguruSetup.exe и запустите его

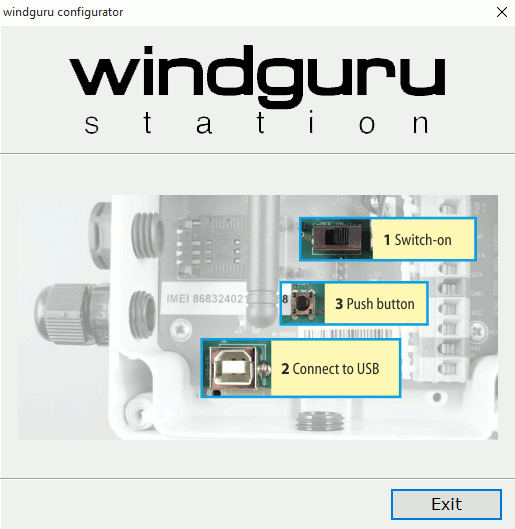

  3. Появится окно с инструкциями по работе с программным обеспечением, смотрите картинку.
  4. Снимите крышку станции
  5. Убедитесь, что маленикий переключатель (1) на плате установлен в положение ON
  6. Соедините гнездо (2) USB кабелем с Вашем компьютером
  7. Нажмите кнопку "сброса" (3) на плате
  8. Окно программы обновления изменится и позволит Вам ввести правильное APN имя (логин и пароль вводите по необходимости. Оставьте их пустыми, если поставщик услуг не указал вам ввести конкретные значения).
  9. Нажмите "Update firmware"
  10. Если всё хорошо, отсоедините USB кабель и прокрутите ось анемометра не менее 20 раз чтобы убедиться, что станция активирована.

Теперь проверьте график состояния, доступный на stations.windguru.cz, чтобы убедиться, что всё хорошо работает и станция начала отправлять данные по новой SIM-карте.

Окончательная установка

  1. Найдите подходящее место для установки анемометра. Оно должно быть на открытой местности без преград, где ветер будет беспрепятственно дуть и будет правильно измерен. Идеальная высота для измерения скорости ветра - около 10 метров над землей. Для подробностей о сборке и установке самого анемометра, пожалуйста, обратитесь к оригинальному руководству по установке Davis. Для правильного показания направления ветра не забудьте направить шток анемометра на север. В случае, если Вы не можете установить его в нужном положении, воспользуйтесь решением ниже (Калибровка направления)
  2. Закрепите солнечную панель в положении с достаточной освещенностью для поддержания заряда батареи.
  3. График состояния на stations.windguru.cz предоставит полезную информацию о состоянии батареи и качестве GSM сигнала
  4. Измерение и передача :-)

При правильной установке измерения будут поступать на серверы Windguru (данные поступают каждую минуту). Вы и любой другой можете видеть их на сайте Windguru. Если у Вас есть собственный сайт, Вы можете легко прикрепить к нему виджет Windguru Live или графики ветра. Для этого Вы можете сгенерировать html код в разделе Администратор станции на stations.windguru.cz.

Если у Вас возникли какие-либо вопросы, напишите нам на stations@windguru.cz



Калибровка направления

Если Вам не удалось направить шток анемометра на север, то Вам нужно будет откалибровать его направление для правильного отображения направления ветра.

  1. Определите направление штока анемометра. Например: если он направлен на восток, то это 90, северо-восток - 45, юг - 180 и т.д.
  2. Войдите в раздел Администратор станции на сервере Windguru, затем нажмите на кнопку Изменить и введите замеренное значение в поле "Калибровка направления анемометра" и сохраните его.
